1、產品定義

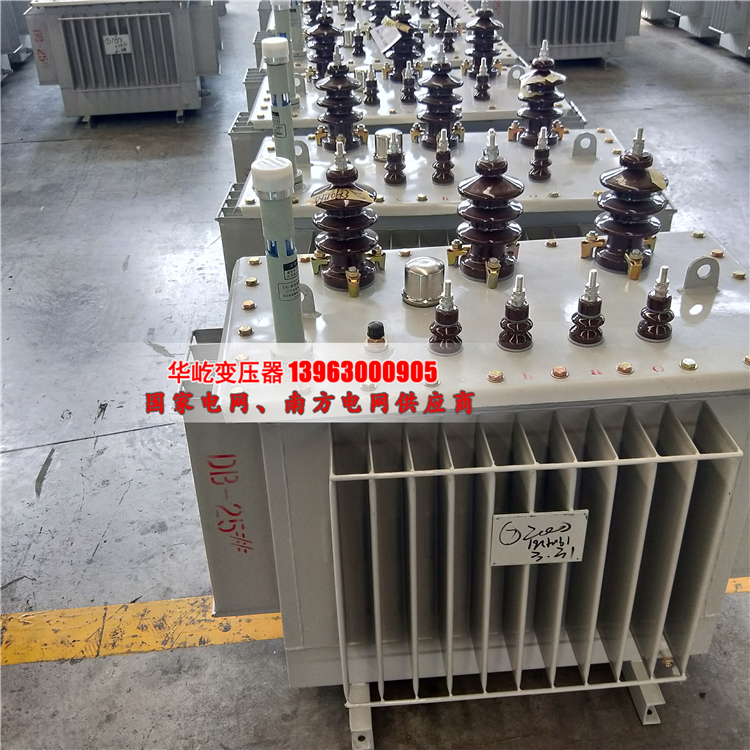

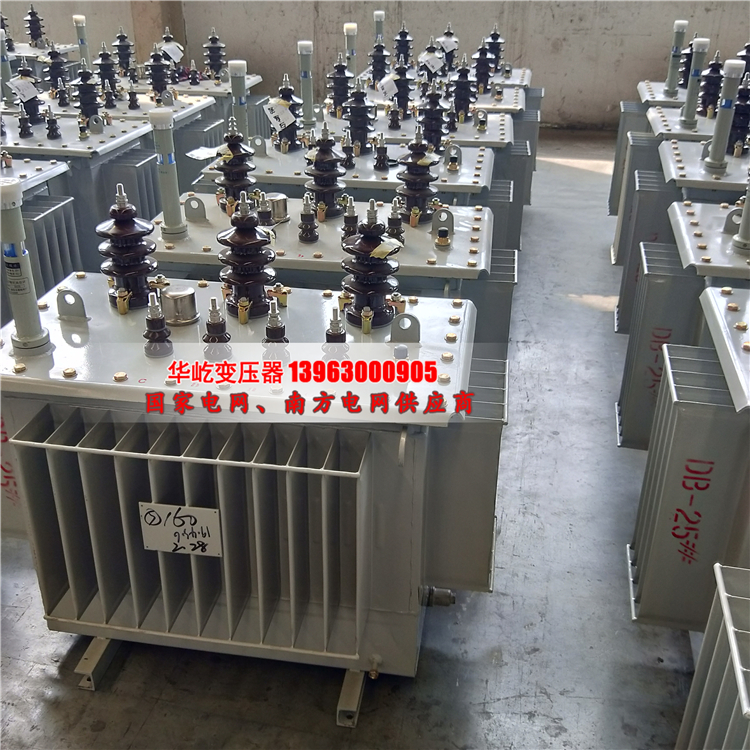

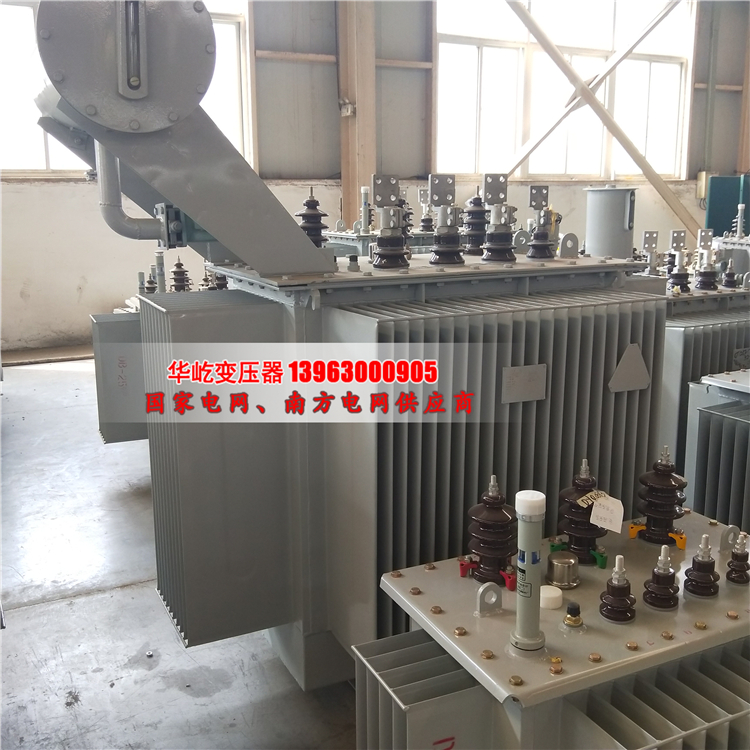

　　S11型油浸式變壓器為工礦企業與民用建筑供配電系統中的重要設備之一，它將10(6)kV或35kV網絡電壓降至用戶使用的230/400V母線電壓。此類產品適用于交流50(60)Hz，三相***大額定容量2500kVA(單相***大額定容量833kVA，一般不推薦使用單相變壓器)

　　2、選用要點

　　根據負荷性質選擇變壓器：1)有大量一級或二級負荷時，宜裝設二臺及以上變壓器，當其中任一臺變壓器斷開時，其余變壓器的容量能滿足一級及二級負荷的用電。一、二級負荷盡可能集中，不宜太分散。2)季節性負荷容量較大時，宜裝設專用變壓器。如大型民用S4270D27-29 27 2005.7.29, 3:24 AM建筑中的空調冷凍機負荷、采暖用電熱負荷等。3)集中負荷較大時，宜裝設專用變壓器。如大型加熱設備、大型X光機、電弧煉爐等。4)當照明負荷較大或動力和照明采用共用變壓器嚴重影響照明質量及燈泡壽命時，可設照明專用變壓器。一般情況下，動力與照明共用變壓器。　　根據使用環境選擇變壓器：1)在正常介質條件下，可選用油浸式變壓器或干式變壓器，如工礦企業、農業的獨立或附建變電所、小區獨立變電所等。可供選擇的變壓器有S8、S9、S10、SC(B)9、SC(B)10等。2)在多層或高層主體建筑內，宜選用不燃或難燃型變壓器，如SC(B)9、SC(B)10、SCZ(B)9、SCZ(B)10等。3)在多塵或有腐蝕性氣體嚴重影響變壓器安全運行的場所，應選封閉型或密封型變壓器，如B S 9、S9 -、S10-、SH12-M等。4)不帶可燃性油的高、低配電裝置和非油浸的S11型油浸式變壓器，可設置在一同房間內，此時變壓器應帶IP2X保護外殼，以策安全。　　根據用電負荷選擇變壓器：1)S11型油浸式變壓器的容量，應綜合各種用電設備的設施容量，求出計算負荷(一般不計消防負荷)，補償后的視在容量是選擇變壓器容量和臺數的依據。一般變壓器的負荷率85%左右。此法較簡便，可作估算容量之用。2) GB/T17468-1998《電力變壓器選用導則》中，S11型油浸式變壓器的容量選擇，應根據GB/T17211-1998《干式電力變壓器負載導則》及計算負荷來確定其容量。上述二導則提供了計算機程序和正常周期負載圖來確定S11型油浸式變壓器容量。詳見GB/T15164-94及GB/T17211-1998有關內容

　　施工、安裝要點

　　S11型油浸式變壓器為變電所的重要組件，無外殼干式變壓器直接落地安裝，四周加保護遮欄;有外殼干式變壓器直接落地安裝。其安裝參見******建筑標準設計圖集。03D201-4 10/0.4kV變壓器室布置及變電所常用設備構件安裝;

　　變壓器和變頻器的區別

　　變頻器：通過它調整能夠達到所需要的用電頻率(50hz,60hz等)，來滿足我們對用電的特殊需要。變壓器：一般為“降壓器”，常見于小區附近或工廠附近，它的作用是將高的電壓降到我們居民正常用電電壓，滿足人們的日常用

　　1輸入額定電壓：三相380V

　　2工作頻率：50Hz-60Hz

　　3效率：≥98%

　　4溫升：<85℃

　　5波形畸變：<0.1%

　　6絕緣強度：2500V，1分鐘無擊穿

　　7絕緣電阻：繞阻對地絕緣電阻三相≥3.8M歐米茄。

　　使用條件：

　　1適用海拔高度：≤5000m

　　2環境溫度：-15℃～+40℃

　　3相對濕度：≤85%
